(例1)
特許第3857398号
「工作機械」

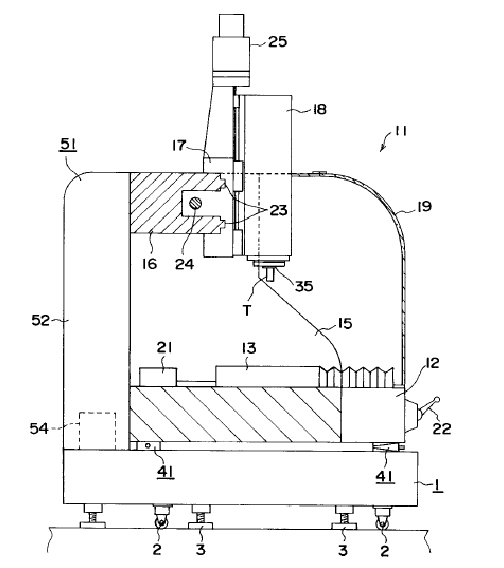

本件は、超精密加工や微細加工などに適した工作機械として、空気静圧軸受で支承された主軸を内蔵するスピンドルヘッド( 空気静圧軸受スピンドルヘッド)を持った工作機械において、ベースと機械本体との間に設けたレベラ手段に、NC装置からの発熱が機械本体に伝わるのを遮断する熱遮断手段と、ベースが設置された基礎フロアからの振動が機械本体に伝わるのを防ぐ防振手段とを備えるとともに、機械本体を支えるためのベースを機械本体とは別体として構成し、そのベース内に表示装置を除くN C 装置の本体部分を内蔵させたので、小型でかつ移動可能に構成できるとともに振動の影響を受けることが少ない工作機械を提供できるというものです。
【請求項1】
NC装置により制御される工作機械であって、
ベースと、
このベース上に設置され前記NC装置によって駆動制御される機械本体と、
前記ベースと前記機械本体との間に設けられたレベラ手段とを備え、
前記ベースには、表示装置を除く前記NC装置の本体部分が内蔵され、
前記機械本体は、工具の装着される主軸を空気軸受で回転可能に支承した空気軸受スピンドルヘッドを備えて構成され、
前記レベラ手段は、前記ベースに内蔵されたNC装置からの発熱が前記機械本体に伝わるのを遮断する熱遮断手段と、前記ベースが設置された基礎フロアからの振動が前記機械本体に伝わるのを防ぐ防振手段とを有することを特徴とする工作機械。

|
|
|
