（例８）

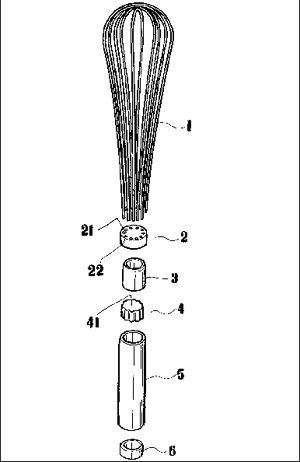

特許第４２８７９５号
　「泡立て器及びその製造方法」

　本件は、金属製の泡立て器において、針線の基部が、カツラ部内に密挿された抑え部と内カツラ部とで強く挟持されて固定され、器具使用時に針線基部が振動することが無く、また蝋材がカツラ部の裏面の間隙並びに小透孔に生ずる間隙を塞ぐので、パイプ柄内への水の浸入が生じないというものです。

【請求項１】
　円筒蓋体のカツラ部の端面に小透孔を外周面に添って穿設し、前記小透孔にＵ状に曲げた複数の針線の基部を挿通し、カツラ部内に密挿される大きさの筒体の抑え部を、カツラ部の内周面とカツラ部内に位置する針線基部との間に圧入した後、外周面を前記カツラ部内に位置する針線基部に対応する波型形状とした内カツラ部を、カツラ部内に位置する針線基部の内側に圧入して針線基部を固定し、小透孔と針線との間隙から溶融蝋材をカツラ部内に浸透させて小透孔間隙を閉塞して攪拌部を形成した後、所定のパイプ柄を前記攪拌部と溶接連結した後、パイプ柄開口基端を閉塞してなることを特徴とする泡立て器の製造方法。
